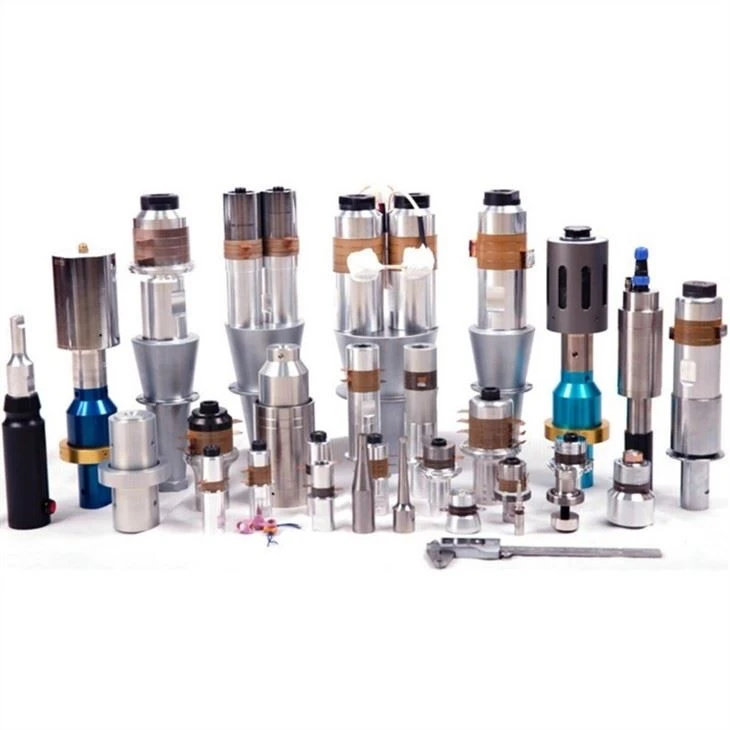

Ultrazvukový zváračský prevodník

Princíp činnosti prevodníka ultrazvukového zváracieho stroja

Ultrazvukový prevodník, ktorý premieňa elektrické signály na mechanické vibrácie prostredníctvom piezoelektrického efektu materiálov. Ultrazvukový prevodník je druh zariadenia na premenu energie. Jeho funkciou je premeniť vstupnú elektrickú energiu na mechanickú energiu (t.j. ultrazvukovú) a potom preniesť malú časť energie spotrebovanej sám. Ultrazvukový prevodník zvárača možno rozdeliť na ultrazvukové piezoelektrické prevodníky, ultrazvukové sendvičové prevodníky, ultrasonické valcové prevodníky a ultra invertované prevodníky rohov atď.

Špecifiká:

FAQ:

Q:Aké je pracovné napätie ultrazvukového zvárača?

Existuje mnoho typov ultrazvukových prevodníkov, ktoré možno rozdeliť na ultrazvukové zváracie prevodníky, ultrazvukové čistiace prevodníky a ultrazvukové rezacie prevodníky. Podľa výkonu ho možno rozdeliť na 18 kHz, 20 kHz, 28 kHz, 35 kHz atď. Rôzne typy ultrazvukových prevodníkov majú rôzne rezonančné napätia. V prípade frekvenčnej rezonancie je napätie na ultrazvukovom prevodníku najnižšie, asi 800V. Upozorňujeme, že toto napätie je vysokofrekvenčné napätie, ktoré sa nedá merať bežným multimetrom.

Vezmite si ako príklad ultrazvukový prevodník 1500 W: ultrazvukový prevodník potrebuje ultrazvukový generátor na zabezpečenie budiaceho napätia 1000v-2000v na pohon ultrazvukového prevodníka a pracovný prúd je asi 2A; Keď je ultrazvukové budiace napätie 1000V, maximálne pracovné napätie ultrazvukového vibrátora je obmedzené. Všeobecne platí, že ultrazvukový vibrátor s nízkym výkonom nesmie prekročiť 1kV a vysokovýkonný ultrazvukový vibrátor nesmie prekročiť 3KV. V opačnom prípade bude piezoelektrická keramika ultrazvukového prevodníka vyhorená

Q:Čo je ultrazvuková zváracia technológia?

Ultrazvuková zváracia technológia zahŕňa ultrazvukové zváranie kovov a ultrazvukové zváranie plastov. Ultrazvuková technológia zvárania plastov bola široko používaná v mnohých priemyselných odvetviach. Používa ultrazvukové vibrácie generované ultrazvukovým prevodníkom zvárača na prenos ultrazvukovej vibračnej energie do oblasti zvárania (t.j. spoj dvoch zvarov) cez horné časti zváracieho jadra (ultrazvukový zvárací roh). Vysokofrekvenčné ultrazvukové vibrácie generujú lokálnu vysokú teplotu, čo vedie k taveniu a spájaniu plastových častí. Okrem toho, ultrazvuková zváracia technológia môže ušetriť drahé náklady na plesne plastových výrobkov, skrátiť čas spracovania a zlepšiť efektívnosť výroby. Je to ekonomické, rýchle a spoľahlivé.
